業界が静電気防止保管トレイに移行しているのはなぜですか?

電子部品が静電気放電 (ESD) に対してますます敏感になっている世界において、静電気防止保管トレイは、保管、輸送、組み立て中にデバイスを保護するための重要な部品として浮上しています。

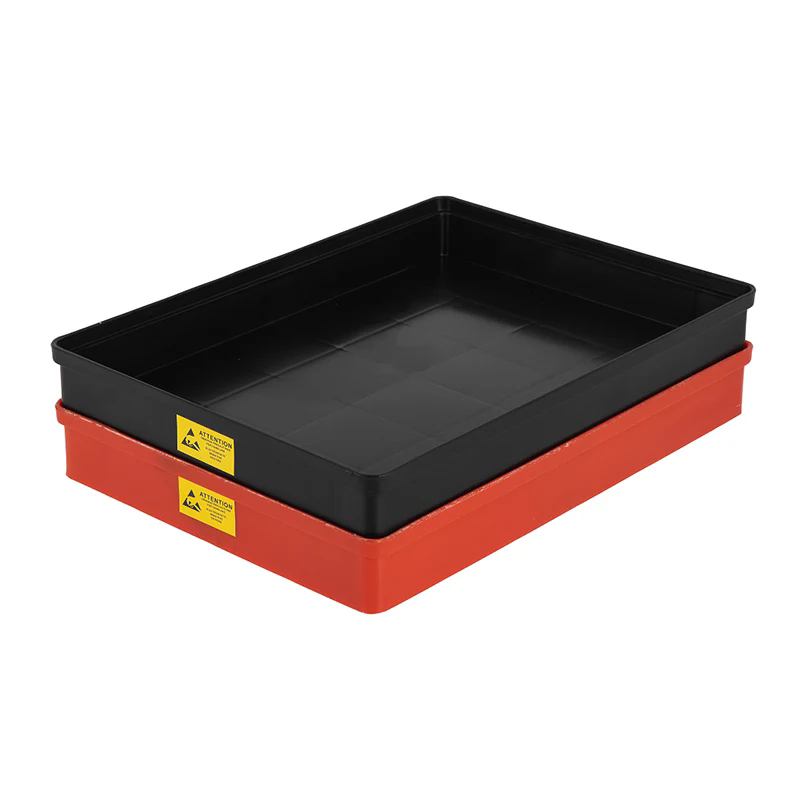

静電気防止ストレージトレイとは何ですか?

アン静電気防止保管トレイ静電気の蓄積や突然の放電を防ぐ、制御された電気特性を持つ材料で作られた容器またはトレイです。これらのトレイは、エレクトロニクス、半導体、PCB アセンブリ、精密産業で広く使用されており、保管、整理、輸送、保護するIC、チップ、センサー、その他の電子部品などの敏感なコンポーネント。

コア機能と代表的なパラメータ

以下は、高品質の静電気防止保管トレイの一般的なパラメータと設計上の特徴をまとめた簡略化された表です。

これらのパラメータは、パフォーマンス、安全性、互換性のバランスをとるための基礎となります。この記事の中心的なテーマは、電気的、機械的、使いやすさの機能の適切なバランスを備えたトレイを選択または設計することで、価値の高い電子在庫と生産ワークフローの保護に大きな違いが生じるということです。

この記事の中心焦点

この記事では、さまざまな静電気防止トレイの違い、現代のエレクトロニクスのワークフローにこれらのトレイが不可欠な理由、静電気防止トレイをどのように選択し、実装し、将来も保証するかという重要な質問について説明します。最終的には、いくつかの FAQ が取り上げられ、Xinlida のソリューションについての微妙な紹介が含まれ、さらなる関与を求める「お問い合わせ」のプロンプトが含​​まれます。

静電気防止保管トレイが不可欠な理由は何ですか?

電子機器の取り扱いにおいて静電気を制御しなければならないのはなぜですか?

静電気放電 (ESD) は、非常に低いエネルギー レベルでもマイクロ電子デバイスに損傷を与える可能性があります。コンポーネントの形状サイズが縮小するにつれて、静電気による損傷の影響を受けやすくなります。静電気防止トレイを選択する主な理由は次のとおりです。

• 繊細な電子機器の保護: チップ、センサー、モジュールの潜在的な欠陥や即時的な故障を防ぎます。

• コストの回避: スクラップ、やり直し、歩留まりの損失を削減します。

• 規制遵守: 多くの業界 (自動車、航空宇宙など) では、ESD に対する安全な取り扱いが義務付けられています。

• 運用の継続性: 人間による取り扱いが避けられない自動化ラインの合理化に役立ちます。

• トレーサビリティと組織化: 在庫管理、ラベル付け、安全な積み重ねが容易になります。

一部のトレイが他のトレイよりも優れているのはなぜですか?

すべての静電気防止トレイが同じというわけではありません。違いは次のような点で現れます。

• 抵抗率の制御 - 高すぎると電荷が流れ落ちません。低すぎると回路が短絡する危険があります。

• 機械的強度 — トレイは負荷がかかっても反ったり曲がったりしないようにする必要があります。

• 寸法精度 — 厳しい公差により、ロボットによるピックアンドプレースツールとの互換性が可能になります。

• クリーンルームへの適合性 - 制御された環境では、粒子の脱落が少ないこととガスの放出が少ないことが重要です。

• 耐熱性および耐薬品性 - トレイをオーブンに通す場合、洗浄する場合、または溶剤にさらす場合に必要です。

• 人間工学に基づいたモジュール性の特徴 - 取り扱い、積み重ね、ラベル貼り付け、ラックやキャリアとの互換性が容易です。

なぜこの傾向が加速しているのでしょうか?

• コンポーネントの小型化と高密度化 – フィーチャ サイズが縮小するにつれて (例: 7 nm、5 nm チップ)、ESD 耐性のマージンが狭くなります。

• インダストリー 4.0 とオートメーション – 自動化ラインには、高い一貫性でロボット操作できるトレイが必要です。

• グローバルなサプライチェーンの需要 - 長距離を輸送する繊細な部品。信頼性の高い保護が不可欠になります。

• 持続可能性と再利用 – 高品質のトレイは廃棄物を削減し、多くのサイクルで再利用できるため、使い捨てキャリアの必要性が減少します。

したがって、適切な静電気防止トレイは単なる容器ではありません。それは現代の電子機器製造と物流における戦略的資産です。

静電気防止保管トレイはどのように設計、選択、使用されますか?

このセクションでは、静電気防止トレイの設計原則、選択ガイドライン、実装方法、および将来の見通しについて詳しく説明します。

静電気防止トレイはどのように製造および設計されていますか?

• 材料の選択と配合
  ポリマーは、目標の抵抗率範囲を達成するために、制御されたプロセスの下で導電性添加剤（カーボン ブラック、導電性繊維など）と配合されます。添加剤は、過度の導電率や HV の破壊を避けるために調整されています。

• 射出成形と精密工具
  特にキャビティの深さ、壁の真直度、かみ合い形状には、細かい公差が必要です。

• 表面処理とコーティング
  場合によっては、仕上げを劣化させることなく電荷散逸を高めるために、帯電防止コーティングや表面処理が適用されることがあります。

• 品質管理と測定
  表面抵抗率と体積抵抗率はバッチ式で測定する必要があります。機械的公差、反り、寸法安定性が検証されます。

• トレーサビリティとマーキング
  在庫追跡をサポートするために、トレイにはシリアル コード、バーコード、または QR コードがレーザー エッチングまたは成形される場合があります。

特定の用途に適切なトレイを選択するにはどうすればよいですか?

適切な静電気防止トレイを選択するには、次の手順を考慮してください。

1. コンポーネントの形状とサイズを特定する
   トレイのキャビティのサイズ、深さ、部品の間隔を一致させます。キャビティが大きすぎると動きや損傷につながる可能性があり、小さすぎると部品にストレスがかかる可能性があります。

2. 必要な電気的特性を定義する
   環境に適した抵抗率範囲のトレイを選択してください。多くの使用例では通常 10⁴ ～ 10⁹ オーム/平方です。

3. 機械的荷重と積み重ねの評価
   予想されるトレイの荷重を計算し、それに応じて壁の厚さ、リブ、スタッキング インターロックを選択します。

4. プロセス環境との互換性を確認する
   トレイがリフロー、洗浄、または過酷な条件にさらされる必要がある場合は、熱的および化学的安定性を確認してください。

5. 人間工学と流れの互換性を確保
   ラック、ワークステーション、コンベヤ、自動化システムに適合する設計を選択してください。

6. 長期信頼性の評価
   サイクル寿命、経年変化特性、および経時的な抵抗率の保証についてお問い合わせください。

静電気防止トレイは日常的にどのように使用すればよいですか?

• 接地と接着
  トレイは常に導電性経路 (導電性レールやリスト ストラップなど) を介して接地してください。

• 適切な積み重ねと取り扱い
  設計制限までにのみ積み重ねてください。滑りや損傷を防ぐためにインターロックを使用してください。

• 清掃とメンテナンス
  ESD 対応のクリーナーと糸くずの出ないワイプを使用してください。ポリマーや添加剤システムを劣化させる強力な溶剤は避けてください。

• 検査と抵抗率チェック
  継続的な ESD 性能を確保するために、表面抵抗率を定期的にテストしてください。

• ラベル表示とトレーサビリティ
  標準のラベル付けシステムを使用して、トレイの履歴、部品の内容、プロセス フローを追跡します。

• ライフサイクル管理と交換
  表面抵抗率が仕様から外れたり、機械的変形が発生した場合は、トレイを取り外して交換してください。

静電気防止保管トレイは将来どのように進化するのでしょうか?

• スマートトレイ
  RFID、センサー (温度、湿度)、または状態監視用の組み込み電子機器が統合されたトレイ。

• 先端材料
  新しいポリマー複合材料またはグラフェンベースの添加剤により、導電性、剛性、クリーンルーム適合性のバランスを改善します。

• モジュール式で構成可能な設計
  生産ニーズの変化に応じてキャビティのレイアウトを再構成したり、モジュールをリンクしたりできるトレイ。

• サステナビリティを重視した素材
  環境への影響を軽減する、リサイクル可能または生分解性のESD安全ポリマー。

• 自動化システムとの統合の強化
  ロボットハンドリング、ビジョンシステム、AGV 互換性に合わせて最適化された形状と機能。

これらの進化は、よりインテリジェントで柔軟、かつ持続可能な ESD 対応ストレージ ソリューションへの取り組みを反映しています。

よくある質問と最終的な意見

FAQ（よくある質問）

Q1: 「帯電防止」、「静電気拡散」、「導電」トレイの違いは何ですか?
A1: 「静電気防止」という言葉は曖昧に使われることが多いです。導電性トレイの抵抗率は非常に低く (例: <10⁵ Ω/sq)、より速い電荷の流れが可能になるため、導電性が高すぎると短絡の危険があります。静電気散逸トレイは中程度の抵抗率範囲 (10⁵ ～ 10⁹ Ω/sq) に収まっており、突然の放電を起こさずに安全な電荷散逸のバランスが保たれています。電荷をゆっくりと予測通りに中和するには、適切なトレイが散逸範囲内にある必要があります。

Q2: 日常業務において、静電気防止トレイの表面抵抗率はどのくらいの頻度でテストする必要がありますか?
A2: 使用量によって異なりますが、大量生産の場合は毎週、少量の設定では毎月が適切なガイドラインです。トレイが再利用されている場合、過酷な環境にさらされている場合、または摩耗の兆候がある場合は、より頻繁なチェックが必要になる可能性があります。経年変化の傾向を検出するために、経時的な抵抗率の記録を維持します。

高品質の帯電防止ストレージ トレイは単なる受動的なホルダーではなく、現代のエレクトロニクス ワークフローにおける重要な資産であり、ますます困難になる条件下でも保護、トレーサビリティ、信頼性を確保します。このようなトレイを選択または設計する場合は、材料配合、電気的性能、機械的設計、および長期安定性に注意を払うことが不可欠です。将来を見据えた工場にとって、スマート統合、持続可能な材料、適応型アーキテクチャなどのトレンドが次世代のトレイ ソリューションを形成します。

シンリダは、厳密な抵抗率制御、耐久性のある機械構造、および自動化システムに適したモジュール設計で設計された帯電防止保管トレイの包括的な製品ラインを提供しています。カスタマイズが必要な場合でも、標準モデルが必要な場合でも、Xinlida はソリューションをカスタマイズできます。仕様・サンプル・組み込みに関するお問い合わせは、お問い合わせ当社の専門家が迅速に対応し、お客様の ESD 対策ストレージのニーズをサポートします。
